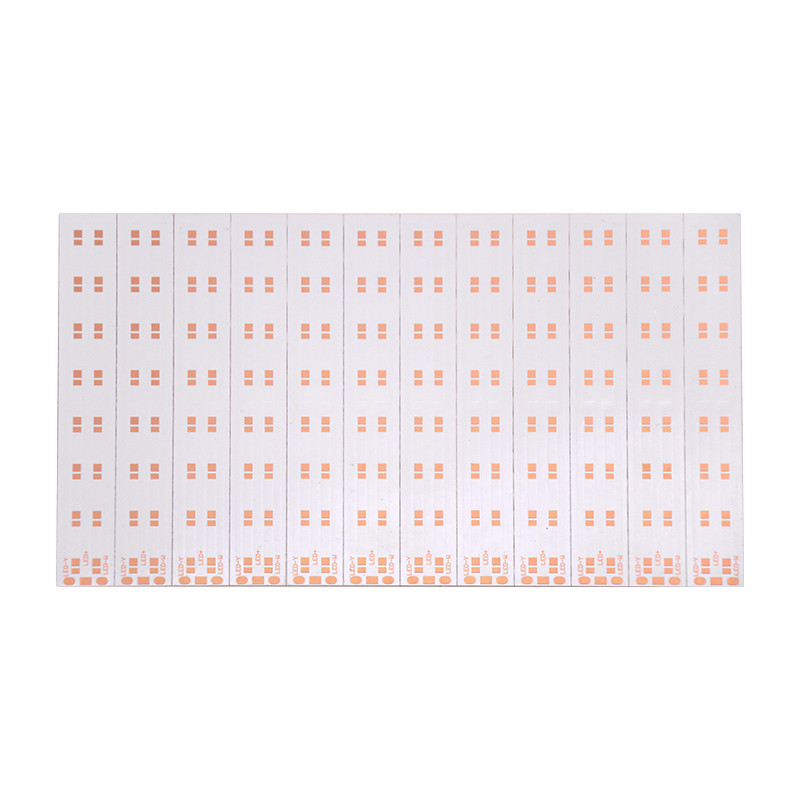

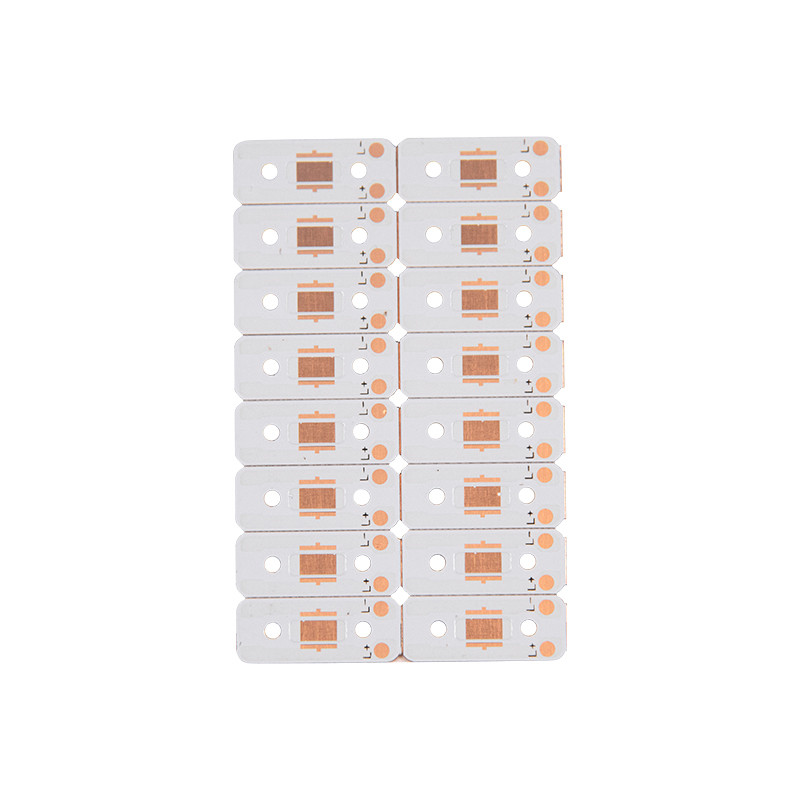

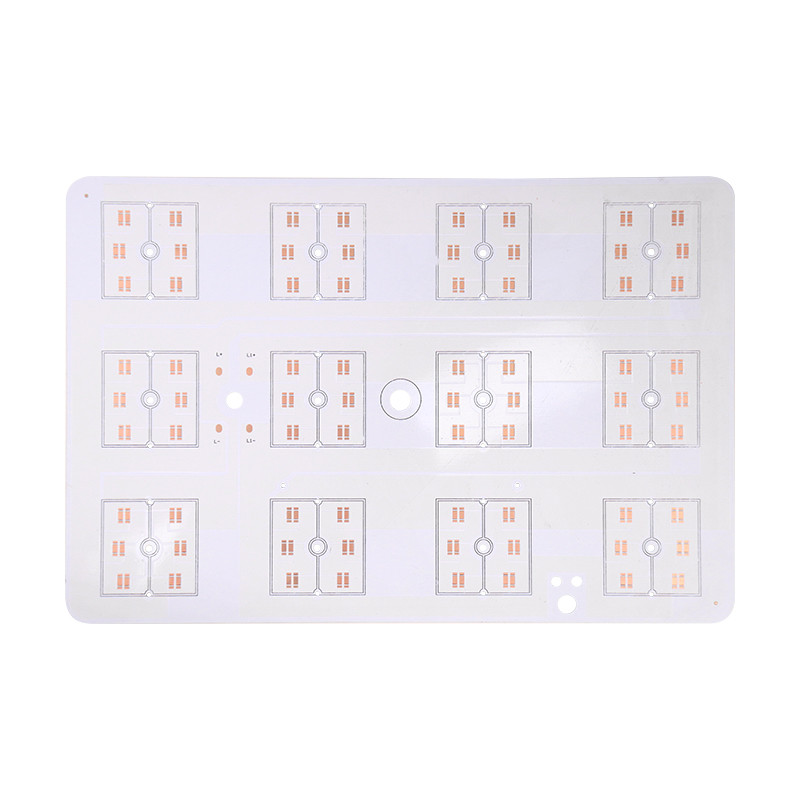

Thichkness 1.5mm 알루미늄 LED PCB 회로 기판 사용자 정의 범례
자세한 제품 설명
| 재료: | 베이스 알루미늄 | 두께: | 1.5mm |
|---|---|---|---|
| 구리 두께: | 1 온스 | 열 전도성: | 커스터마이징 |
| 땜납 색깔: | 사용자 정의에 따라 검정 흰색 녹색 | 전설: | 커스터마이징 |
| 표면 완료: | LF-HASL OSP |
| PCB 유형 | 재료 유형 | 소재 브랜드 | |||||||
| 단면 PCB 양면 PCB 다층 PCB 단면 PCB |
CEM-1 FR-4 알류미늄 구리 세라믹 |
SY KB 일리노이 리안마오 홍렌 알론 킹웡 VT 지주 5052 시리즈 |
|||||||
| 우리의 장점 | |||||||||
| 1 | 우리는 폐수 처리 시스템과 별개로 자체적으로 보유하고 있습니다. 미래에 매우 큰 개발 공간과 생산 환경의 안정성이 있는지 확인하십시오. | ||||||||
| 2 | 가동 가능한 가동, 작은 배치의 생산에 있을 수 있습니다. 또한 대량 생산할 수 있습니다. 생산을 빨리 저장할 수 있습니다. | ||||||||
| 삼 | 24시간 동안 긴급 이중 샘플 생산, 48시간 동안 긴급 다층 샘플 생산. 고객 요구 사항에 따라 완벽하게 | ||||||||
| 파일 정보 | |||||||||
| 1 | 거버 파일 또는 PCB 파일이 있습니다. | ||||||||
| 2 | PCB 샘플이 있습니다.샘플을 보내주십시오.무료 복사를 도와드리겠습니다. | ||||||||
| 가격 계산 방법 | |||||||||
| 1 | 예를 들어, 양면 PCB 크기는 100mm * 200mm 너비이고 긴 양면 PCB 가격은 평방 미터당 $60입니다. 따라서 계산 결과는 100MM*200MM*$60/1000000=$1.2입니다. | ||||||||
| 1인치=25.4mm | |||||||||
| 교통에 대해. | |||||||||
| 모든 견적은 운송 비용을 포함하지 않습니다 | |||||||||
| 1 | 당신은 당신을 도울 화물 운송 회사를 찾습니다, 우리가 PCB를 완성했을 때, 우리는 당신의 운송 회사에 직접 보낼 것입니다. 운송 회사에 지불된 운송비에 직접 | ||||||||
| 2 | 가격에 포함된 운임, 운송에 대한 책임을 지도록 도와드립니다. 킬로그램 계산 금액에 따라. | ||||||||
| 삼 | 비용을 절약하기 위해. 가장 좋은 것은 친숙한 운송 회사가 있다는 것입니다. | ||||||||
| 공정 능력 | ||||||||||||||
| 재료 유형: FR4/알루미늄/세라믹/CEM-1/구리/폴리테프 | 쿠퍼 두께: 0.5-12OZ | |||||||||||||
| 보드 두께: 0.2-6.0mm | 최소 구멍 크기: 0.25mm(완성된 구멍 크기) | |||||||||||||
| 최소 선 너비/간격: 0.08mm | 드릴링 정확도:+/-0.05 | |||||||||||||
| 최대 작업 크기: 520*620mm(21.25x24.5인치) | 최소 내부 레이어 두께: 0.1mm | |||||||||||||
| HAL 표면 마감용 최소 두께 보드: 0.4mm | 인증서: Rohs, Iso9001, UL(인증 중) | |||||||||||||
| 최소 두께 4층: 0.4mm | 최소 두께 6층: 0.6mm | |||||||||||||
| 최소/최대 레이어 수 : 1/20 | 적층 균일도:+/-0.05mm | |||||||||||||
| 최소 SMD 피치: 0.125mm | 미세 피치 사이의 최소 댐: >0.1mm | |||||||||||||
| 레이어 등록: <0.1mm | 임피던스 제어:+/-5% | |||||||||||||
| 차동 임피던스:+/-10% | 보드 활/트위스트 공차:<0.7% | |||||||||||||
| 도금 스펙트럼 비율: <8:1 | 도금 COV: <10% | |||||||||||||
| 표면 완료: LF-HASL, 침수 금/주석/은./도금 금/OSP, | PTH 백라이트: 9-9.5 레벨 | |||||||||||||
| 솔더 마스크: 녹색, 빨간색, 파란색, 흰색, 검정색, 노란색. | 도금 확장성:>15% | |||||||||||||
크든 작든 모든 클라이언트에 대한 우수한 정보, 품질 제품 및 지속적인 지원을 통해 디자인 프로세스를 지원하는 것이 우리의 목표입니다.
왜 우리에게서 구매합니까?
대규모 산업 공급업체와의 독특한 관계로 인해 우리는 규모나 구매 가능성에 관계없이 매우 광범위한 고객에게 최고 품질의 산업 제품을 제공할 수 있습니다.우리는 대기업에 대량 주문을 배달하는 것처럼 소규모 기업과 국내 사용자에게 단일 제품을 배달하게 되어 기쁩니다.따라서 소비자는 대기업의 구매력 없이도 고급 광전자 제품에 고유하고 쉽게 액세스할 수 있습니다.
우리는 고객이 제품과 공급업체 모두에 대한 신뢰를 필요로 한다는 것을 이해합니다.따라서 우리는 모든 공급업체를 조사하고 판매용으로 출시되기 전에 모든 신제품을 철저히 테스트합니다.품질 관리에 대한 이러한 사전 예방적 접근 방식은 우리에게 작은 불량률을 허용하고 최고 수준의 고객 신뢰를 제공했으며 우리가 하는 일의 핵심입니다.또한 여기에는 모든 제품에 대한 최소 3~5년 제조업체 보증과 다양한 유럽 기관 제조 인증이 수반됩니다.이것은 판매 촉진을 목적으로 하는 무의미한 스티커가 아니라 우리의 성공에 중요한 품질 제조업체의 국제적으로 인정된 표시입니다.
우리가 eBay의 선도적인 LED 공급업체인 데는 이유가 있습니다!
지불 정책
PayPal 및 American Express를 포함한 모든 주요 신용 카드 및 직불 카드를 받습니다.
배송 정책
우리는 모든 영국 주문에 대해 무료 배송(Royal Mail First Class)을 제공하며 국제 주문에 대해 매우 경쟁력 있는 가격을 제공합니다.
영국 내 배송은 1등급 Royal Mail 또는 Parcel Force 48입니다(2kg 이상 주문 시).
국제 주문은 Royal Mail 또는 Parcel Force로 발송됩니다.추적 및 비 추적 서비스를 모두 사용할 수 있습니다.
Royal mail은 국제 배송 시간을 영업일 기준 7-12일로 명시하고 있습니다.북유럽에서는 배송 시간이 더 짧은 경우가 많지만 국가마다 상당히 다릅니다.
반품 및 보증
품질 관리는 우리가 하는 일의 핵심입니다.당사의 모든 제품에는 최소 3년의 제조업체 보증이 적용됩니다.아주 드물게 제품 고장의 경우, 우리는 단순히 상품을 반품해 달라고 요청하기만 하면 당일 교체품을 발행해 드립니다.물론 우편 요금은 손상된 품목에 대해 Future Eden에서 전액 상환합니다.
우리는 또한 프로젝트의 요구 사항이 수명 주기 동안 자주 변경된다는 점을 이해합니다.비용 효율성을 유지하고 불필요한 잉여를 방지하기 위해 손상되지 않은 제품을 수락하고 전체 원래 구매 가치로 환불해 드립니다.미사용 반품의 경우 발송인이 우송료를 부담함을 유의하십시오.
이 제안을 이용하고 싶으시다면 귀하의 세부 정보와 함께 저희에게 연락하시면 기꺼이 반품 및 환불을 도와드리겠습니다.
알루미늄 PCB의 적합한 기기
LED 조명 제품
현재 알루미늄 PCB는 조명 PCB, 특히 LED PCB에 널리 사용되고 있습니다.조명기구 외에도 알루미늄 PCB에 적합한 주요 시나리오가 있습니다.
1. 오디오 장비:
입력, 출력 증폭기, 평형 증폭기, 오디오 증폭기, 전치 증폭기, 파워 증폭기 등
2. 전원 공급 장치:
스위치 레귤레이터 ` DC / AC 컨버터 ` SW 레귤레이터 등
3. 통신 전자 장비:
고주파 증폭기 '전기 필터' 전송 회로.
4. 사무 자동화 장비:
모터 드라이버 등
5. 자동차:
전자조절기, 점화기, 전원제어기 등
6. 컴퓨터:
CPU 보드, 플로피 디스크 드라이버, 전원 공급 장치 등
7. 전원 모듈:
컨버터, 무접점 계전기, 정류기 브리지 등
자주하는 질문:
Q1: 최소 주문 수량 요구 사항이 있습니까?
A: 아니요, 샘플은 최소 2개만 있으면 됩니다.
Q2.PCB PCBA 견적에 필요한 것은 무엇입니까?
A: PCB: 수량, Gerber 파일 및 기술 요구 사항(재료, 표면 처리, 구리 두께, 보드 두께,...)
Q3: 배송 비용은 어떻습니까?
A: 배송비는 상품의 목적지, 무게, 포장 크기에 따라 결정됩니다.운송 비용을 인용해야 하는 경우 알려주십시오.
