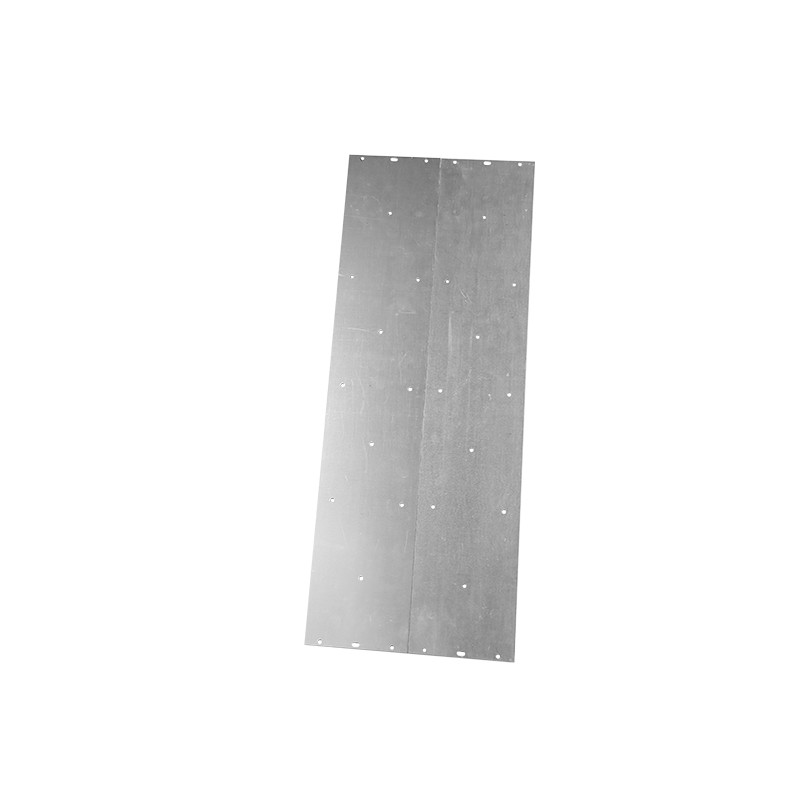

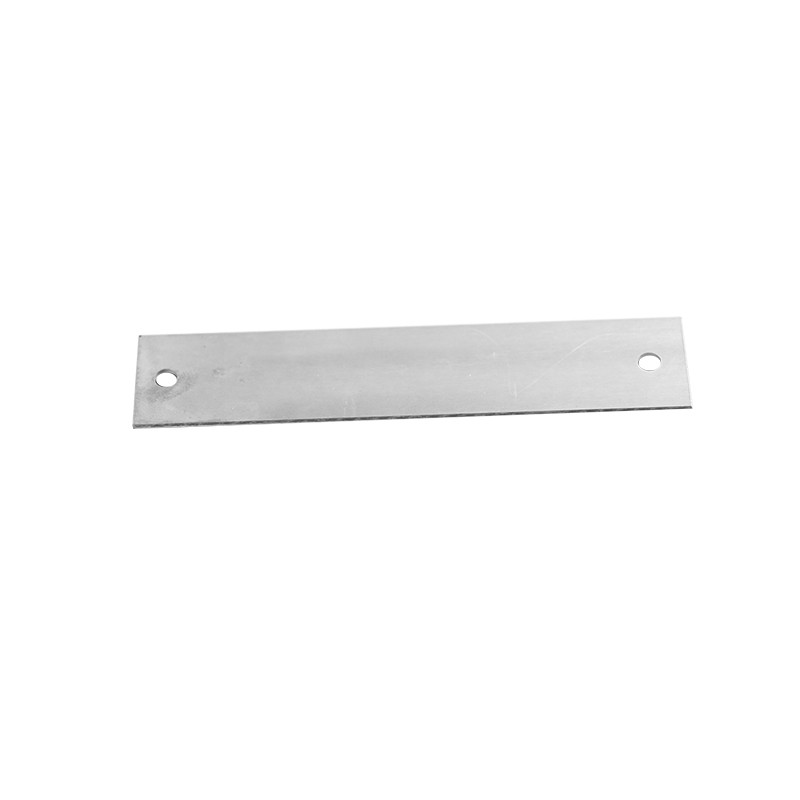

최소 라인 간격 4mil 알루미늄 기본 PCB LED 인쇄 회로 기판
| 재료: | 베이스 알루미늄 | 두께: | 1.5mm |
|---|---|---|---|
| 구리 두께: | 1 온스 | 열 전도성: | 커스터마이징 |
| 땜납 색깔: | 사용자 정의에 따라 검정 흰색 녹색 | 전설: | 커스터마이징 |
| 표면 완료: | LF-HASL OSP |
| PCB 유형 | 재료 유형 | 소재 브랜드 | |||||||
| 단면 PCB 양면 PCB 다층 PCB 단면 PCB |
CEM-1 FR-4 알류미늄 구리 세라믹 |
SY KB 일리노이 리안마오 홍렌 알론 킹웡 VT 지주 5052 시리즈 |
|||||||
| 우리의 장점 | |||||||||
| 1 | 우리는 폐수 처리 시스템과 별개로 자체적으로 보유하고 있습니다. 미래에 매우 큰 개발 공간과 생산 환경의 안정성이 있는지 확인하십시오. | ||||||||
| 2 | 가동 가능한 가동, 작은 배치의 생산에 있을 수 있습니다. 또한 대량 생산할 수 있습니다. 생산을 빨리 저장할 수 있습니다. | ||||||||
| 삼 | 24시간 동안 긴급 이중 샘플 생산, 48시간 동안 긴급 다층 샘플 생산. 고객 요구 사항에 따라 완벽하게 | ||||||||
| 파일 정보 | |||||||||
| 1 | 거버 파일 또는 PCB 파일이 있습니다. | ||||||||
| 2 | PCB 샘플이 있습니다.샘플을 보내주십시오.무료 복사를 도와드리겠습니다. | ||||||||
| 가격 계산 방법 | |||||||||
| 1 | 예를 들어, 양면 PCB 크기는 100mm * 200mm 너비이고 긴 양면 PCB 가격은 평방 미터당 $60입니다. 따라서 계산 결과는 100MM*200MM*$60/1000000=$1.2입니다. | ||||||||
| 1인치=25.4mm | |||||||||
| 교통에 대해. | |||||||||
| 모든 견적은 운송 비용을 포함하지 않습니다 | |||||||||
| 1 | 당신은 당신을 도울 화물 운송 회사를 찾습니다, 우리가 PCB를 완성했을 때, 우리는 당신의 운송 회사에 직접 보낼 것입니다. 운송 회사에 지불된 운송비에 직접 | ||||||||
| 2 | 가격에 포함된 운임, 운송에 대한 책임을 지도록 도와드립니다. 킬로그램 계산 금액에 따라. | ||||||||
| 삼 | 비용을 절약하기 위해. 가장 좋은 것은 친숙한 운송 회사가 있다는 것입니다. | ||||||||
| 공정 능력 | ||||||||||||||
| 재료 유형: FR4/알루미늄/세라믹/CEM-1/구리/폴리테프 | 쿠퍼 두께: 0.5-12OZ | |||||||||||||
| 보드 두께: 0.2-6.0mm | 최소 구멍 크기: 0.25mm(완성된 구멍 크기) | |||||||||||||
| 최소 선 너비/간격: 0.08mm | 드릴링 정확도:+/-0.05 | |||||||||||||
| 최대 작업 크기: 520*620mm(21.25x24.5인치) | 최소 내부 레이어 두께: 0.1mm | |||||||||||||
| HAL 표면 마감용 최소 두께 보드: 0.4mm | 인증서: Rohs, Iso9001, UL(인증 중) | |||||||||||||
| 최소 두께 4층: 0.4mm | 최소 두께 6층: 0.6mm | |||||||||||||
| 최소/최대 레이어 수 : 1/20 | 적층 균일도:+/-0.05mm | |||||||||||||
| 최소 SMD 피치: 0.125mm | 미세 피치 사이의 최소 댐: >0.1mm | |||||||||||||
| 레이어 등록: <0.1mm | 임피던스 제어:+/-5% | |||||||||||||
| 차동 임피던스:+/-10% | 보드 활/트위스트 공차:<0.7% | |||||||||||||
| 도금 스펙트럼 비율: <8:1 | 도금 COV: <10% | |||||||||||||
| 표면 완료: LF-HASL, 침수 금/주석/은./도금 금/OSP, | PTH 백라이트: 9-9.5 레벨 | |||||||||||||
| 솔더 마스크: 녹색, 빨간색, 파란색, 흰색, 검정색, 노란색. | 도금 확장성:>15% | |||||||||||||
왜 우리를 선택 했죠
1) Shenzhen Yizhuo Electronics Co., Ltd는 2012년에 설립되었으며, 우리 공장 면적은 5,000제곱미터 이상, 120명의 근로자가 있습니다.
2) 우리는 ISO 9001:2008을 포함한 좋은 품질 관리 시스템을 가지고 있습니다.
3) 우리 공장에는 CE, ROHS, UL 인증이 있습니다.
4) 우리가 사용하는 모든 구성 요소는 New & Original입니다.
5) PCB 설계, 1-32 레이어 PCB 제조, 부품 소싱, PCB 조립에서 전체 제품 조립까지 원스톱 서비스를 제공할 수 있습니다.
알루미늄 PCB의 적합한 기기
LED 조명 제품
현재 알루미늄 PCB는 조명 PCB, 특히 LED PCB에 널리 사용되고 있습니다.조명기구 외에도 알루미늄 PCB에 적합한 주요 시나리오가 있습니다.
1. 오디오 장비:
입력, 출력 증폭기, 평형 증폭기, 오디오 증폭기, 전치 증폭기, 파워 증폭기 등
2. 전원 공급 장치:
스위치 레귤레이터 ` DC / AC 컨버터 ` SW 레귤레이터 등
3. 통신 전자 장비:
고주파 증폭기 '전기 필터' 전송 회로.
4. 사무 자동화 장비:
모터 드라이버 등
5. 자동차:
전자조절기, 점화기, 전원제어기 등
6. 컴퓨터:
CPU 보드, 플로피 디스크 드라이버, 전원 공급 장치 등
7. 전원 모듈:
컨버터, 무접점 계전기, 정류기 브리지 등
자주하는 질문:
Q1: 최소 주문 수량 요구 사항이 있습니까?
A: 아니요, 샘플은 최소 2개만 있으면 됩니다.
Q2.PCB PCBA 견적에 필요한 것은 무엇입니까?
A: PCB: 수량, Gerber 파일 및 기술 요구 사항(재료, 표면 처리, 구리 두께, 보드 두께,...)
Q3: 배송 비용은 어떻습니까?
A: 배송비는 상품의 목적지, 무게, 포장 크기에 따라 결정됩니다.운송 비용을 인용해야 하는 경우 알려주십시오.
