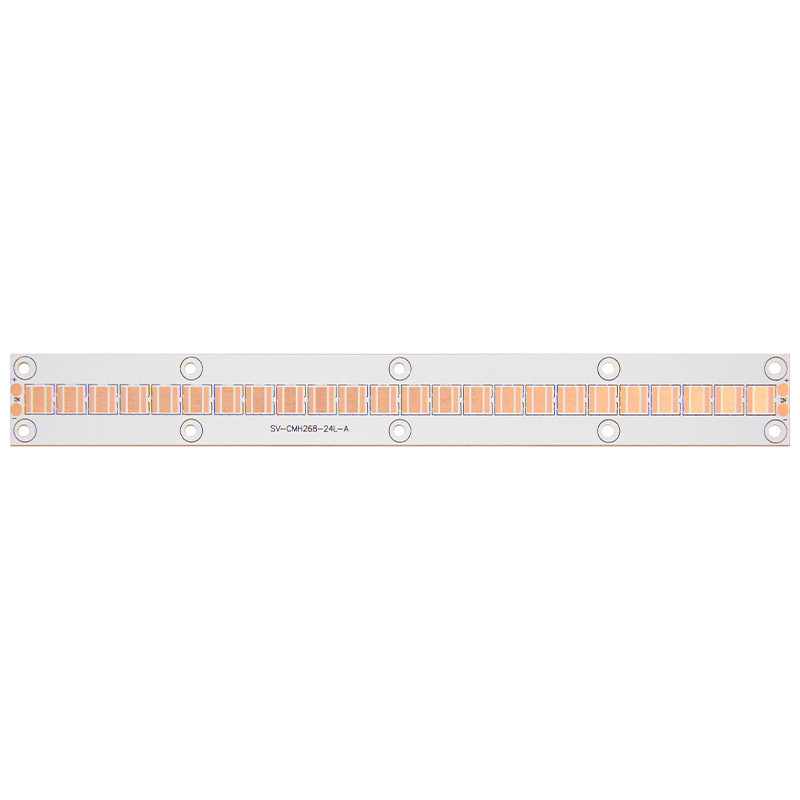

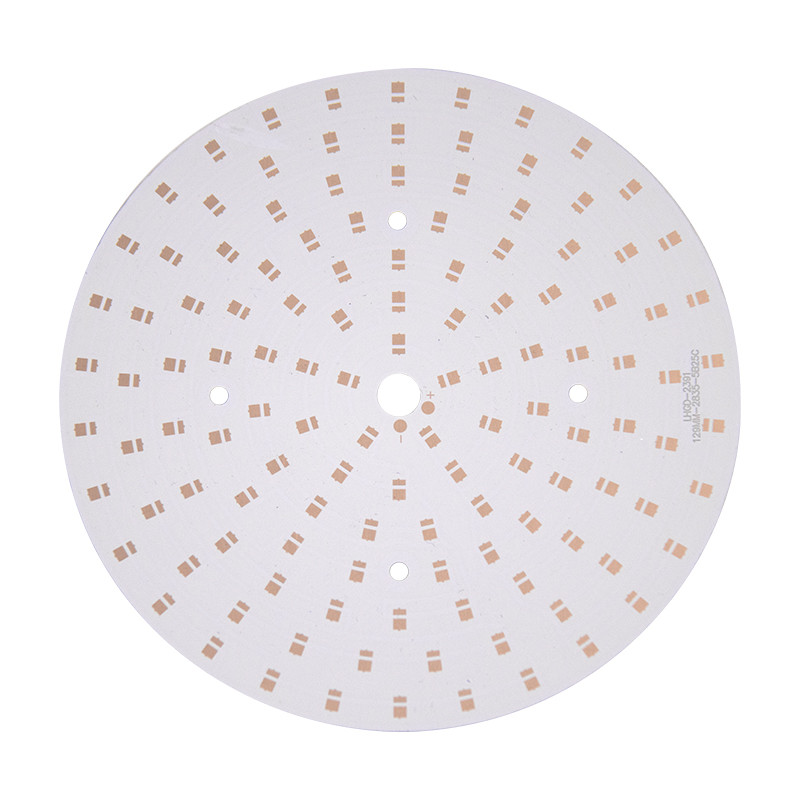

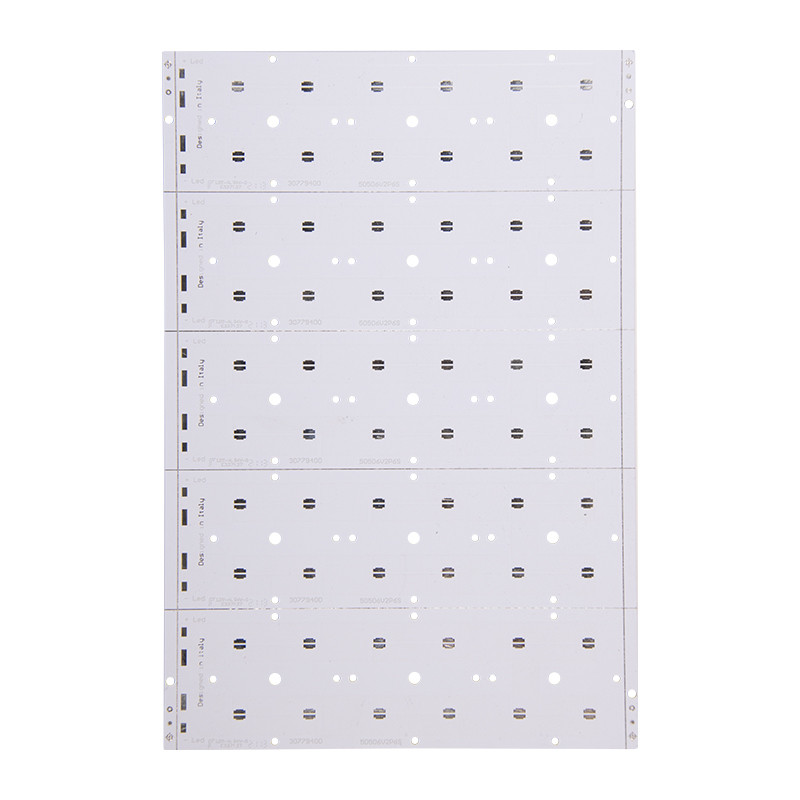

LED 조명 산업을 위한 고성능 HASL 알루미늄 회로판
고성능 알루미늄 PCB 인쇄 회로 기판 LED 점화 HASL
|
사양 |
|
1. 표면 처리 ---- HASL, 플래시 골드 침수 골드/니클, OSP |
|
2. 레이어 수 ----- 단면, 양면 및 다층, 특수 레이어 |
|
3. 최대.PCB 크기 ----- 600mm×500mm |
|
4. PCB 두께 ----- 0.5-5.0mm |
|
5. 동박 두께 ----- H 1 2 3 4 6 10 (oz) |
|
6. 절연층 두께 ----- 50 75 100 125 150 (um) |
|
7. 금속 베이스 유형 ----- Al(1100,5052,6061), Cu, Fe, 스테인리스 스틸 등 |
|
8. 금속 기판 ----- 0.5 0.8 1.0 1.2 1.5 2.0 3.0 3.2 (mm) |
|
9. 쉐이핑 ----- 다이 펀칭 스탬핑 루트 V-컷 |
|
10. 솔더 마스크 색상 ----- 녹색, 흰색, 검정색, 빨간색, 노란색 |
|
11. 최소 글자 높이 ----- 0.8(mm) |
|
12. 최소 글자 선 너비 ----- 0.15(mm) |
|
13. 최소 선 너비 ----- 0.15(mm) |
|
14. 최소 줄 간격 ----- 0.15(mm) |
|
15. 최소 구멍 직경 ----- 0.5(mm) |
|
16. 특수 구멍 ----- 스폿 페이싱, 컵 구멍 |
|
17. 파일 형식 ----- Gerber, protel |
알루미늄 PCB의 적합한 기기
LED 조명 제품
현재 알루미늄 PCB는 조명 PCB, 특히 LED PCB에 널리 사용되고 있습니다.조명기구 외에도 알루미늄 PCB에 적합한 주요 시나리오가 있습니다.
1. 오디오 장비: 입력, 출력 증폭기, 평형 증폭기, 오디오 증폭기, 전치 증폭기, 파워 증폭기 등
2. 전원 공급 장치:스위치 레귤레이터 ` DC / AC 컨버터 ` SW 레귤레이터 등
3. 통신 전자 장비: 고주파 증폭기 '전기 필터' 전송 회로.
4. 사무 자동화 장비: 모터 드라이버 등
5. 자동차: 전자조절기, 점화기, 전원제어기 등
6. 컴퓨터: CPU 보드, 플로피 디스크 드라이버, 전원 공급 장치 등
7. 전원 모듈: 컨버터, 무접점 계전기, 정류기 브리지 등
자주하는 질문:
Q1: 최소 주문 수량 요구 사항이 있습니까?
A: 예, 샘플에는 최소 2개가 필요합니다.
Q2: 배송 비용은 어떻습니까?
A: 배송비는 상품의 목적지, 무게, 포장 크기에 따라 결정됩니다.운송 비용을 인용해야 하는 경우 알려주십시오.
Q3: 어떤 서비스가 있습니까?
A: 우리는 PCB 제조에서 PCB 조립, 테스트, 하우징 및 기타 부가 가치 서비스에 이르기까지 원스톱 서비스를 제공할 수 있습니다.
