AC175V AC265V DOB 단층 PCB 디자인 실크스크린 HASL 무연

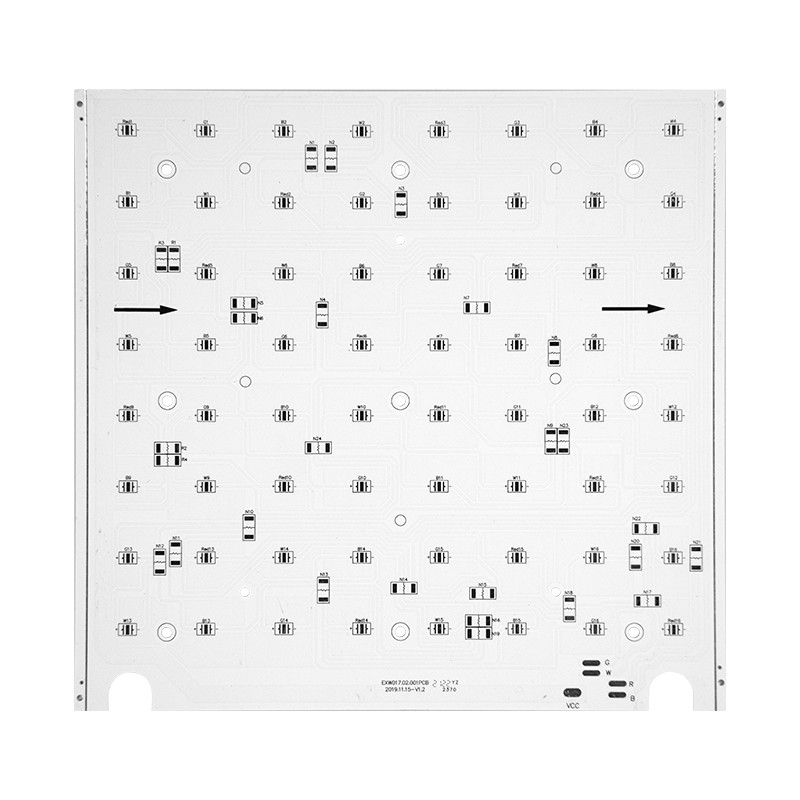

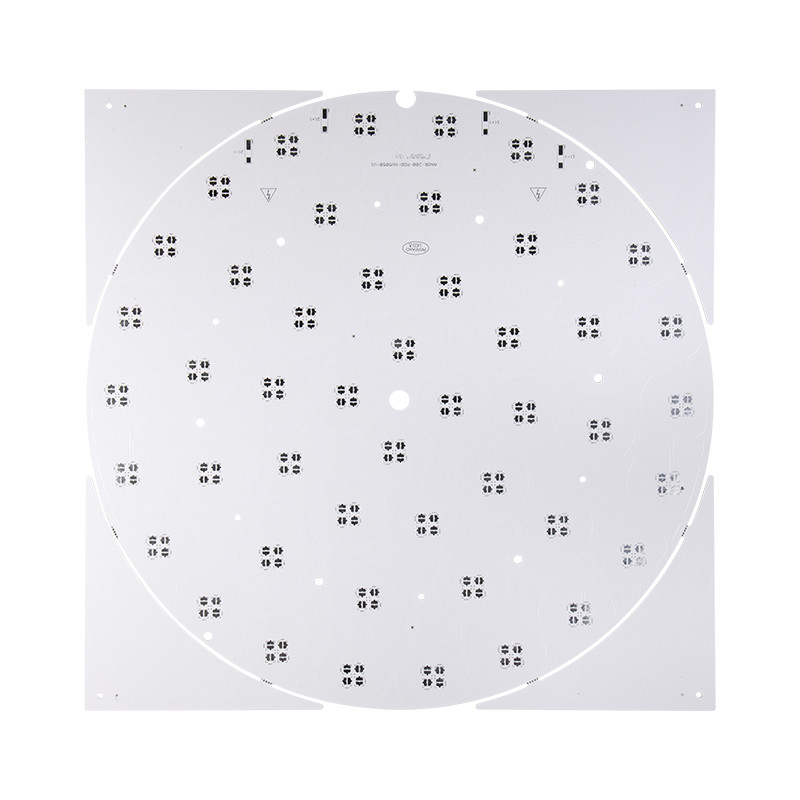

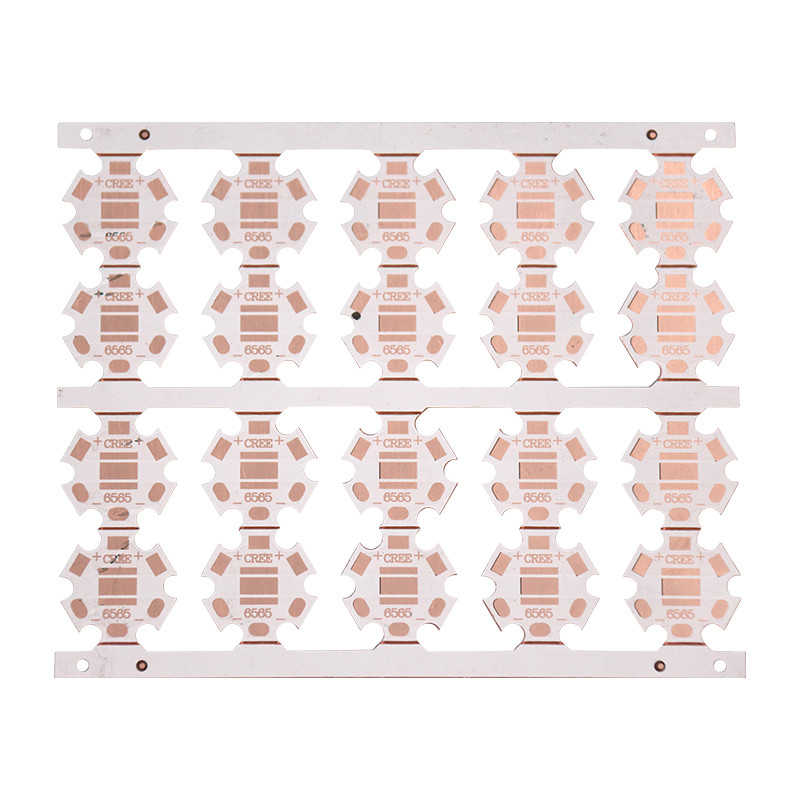

Pcb 디자인 AC175V-265V led 단면 DOB 알루미늄 PCB 회로 기판
|
명반의 종류 |
싱글 보드, |
|
마감 보드 두께 |
0.4mm----- 3.0mm |
|
구리 두께 |
1온스--6온스 |
|
최소 추적 너비 및 줄 간격 |
0.15mm |
|
가장 큰 사이즈 |
120cm*60cm |
|
표면 처리용 유형 |
OSP.HASL, 침수 금, 침수 주석(무연) |
|
OSP |
0.20-0.40um |
|
Ni의 두께 |
2.50-3.50um |
|
Au의 두께 |
0.05-0.10um |
|
주석의 두께 |
5-20um |
|
침지은의 두께 |
0.15-0.40um |
|
열 전도성 |
1.0W -----3.0W |
|
유전체 두께 |
50um-150um |
|
내열성 |
0.05C/W -1.7C/W |
|
최소 완성 구멍 치수 |
±0.10mm |
|
구멍 지름의 공차 |
±0.075mm |
|
최소 드릴링 구멍 직경 |
0.8mm |
|
핀 사이의 마스크 |
0.15mm-0.35mm |
|
패드와 패드 사이의 최소 간격 |
0.18mm-0.35mm |
|
개요 공차 |
±0.10mm |
|
V컷의 최소 두께 |
0.25mm |
알루미늄 PCB 보드를 아십니까?
하이브리드 알루미늄 PCB의 구성
사실, 하이브리드 알루미늄 PCB의 구조를 아는 MCPCB 직원은 거의 없었습니다.
그들 중 일부는 이러한 유형의 PCB를 알고 있습니다.
'하이브리드' 알루미늄 PCB 구조에서 비열 재료의 "서브 어셈블리"는 독립적으로 처리된 다음 열 재료로 알루미늄 베이스에 결합됩니다.
전형적인 하이브리드 알루미늄 PCB 도입
하이브리드 알루미늄 PCB로 인해 널리 사용되지 않고 일부 하이테크 회사에서 사용했습니다.
그래서 전형적인 Hybrid 알루미늄 PCB를 도입할 필요가 있었습니다.
가장 일반적인 구조는 기존의 FR-4로 만든 2층 또는 4층 하위 어셈블리입니다.
하이브리드 알루미늄 PCB의 장점
적절한 수의 열로 설계되었을 때 이 구조는 모든 열 전도성 재료로 구성된 것보다 비용이 적게 들지만 여전히 표준 FR-4 제품보다 우수한 열 성능을 제공합니다.
우리는 PCB 제작, 레이아웃/디자인, 복사(Gerber, BOM), 부품 소싱, 조립(SMT), 고급 테스트, 높은 표준 포장, 정시 납품 및 애프터 서비스의 원스톱 서비스를 제공합니다.
자주하는 질문:
Q1. PCB 견적에는 어떤 사양이 필요합니까?
A: 우리는 당신의 PCB Gerber 파일, 널 두께, 구리 두께, 표면 마무리 및 당신을 인용할 수 있는 양이 필요합니다.
Q2. NS당신은 무역 회사 또는 제조 업체입니까?
A: 우리는 이 분야에서 12년의 경험을 가진 PCB 제조업체입니다.
3분기:공급 능력은 어떻습니까?
A: 우리의 공급 능력은 매일 약 2000sqm입니다. 25,000제곱미터의 공장 공간에서 R&D, 마케팅, 물류 및 조달 작업이 진행됩니다.
